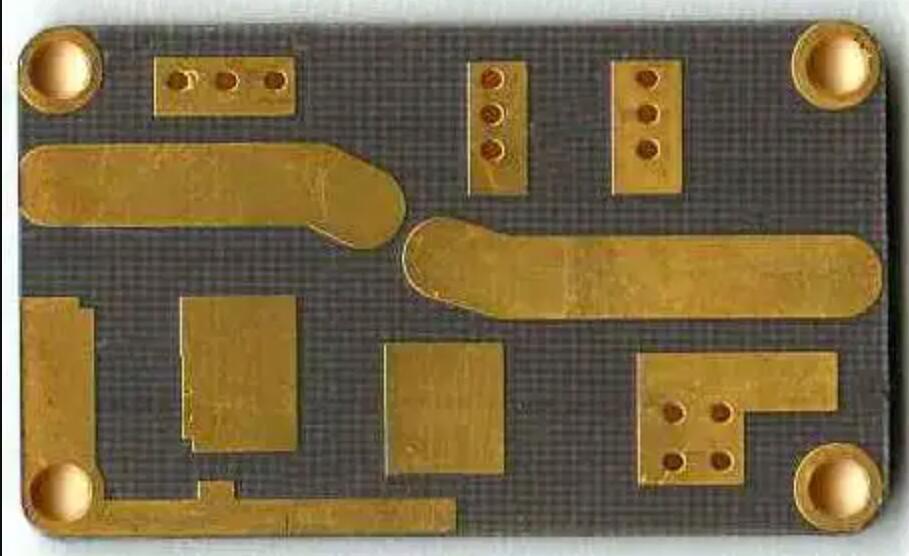

Тефлоновая печатная плата

Что такое высокочастотная печатная плата?

По мере увеличения сложности электронных компонентов единственное, что становится обязательным, — это скорость передачи сигнала и высокая частота передачи. Неудивительно, что спрос на высокочастотные печатные платы растет. Они находят применение в различных высокоскоростных приложениях, требующих частотного диапазона от 500 МГц до 2 ГГц.

 FR-4 на основе эпоксидной смолы и армирующего стекла уже давно является самым популярным ламинатом для производства печатных плат. Диэлектрическая проницаемость FR4 колеблется от 3,8 до 4,8, в зависимости от типа переплетения стекла, толщины, содержания смолы и шероховатости медной фольги. Однако в производстве печатных плат также используются другие материалы для различных применений. В радиочастотных/микроволновых изделиях широко использовались материалы с низкими потерями и специальной контролируемой диэлектрической проницаемостью, такие как PTFE (тефлон). Этот материал был разработан давно. Отчасти из-за небольших объемов производства он в прошлом был довольно дорогим. Когда много лет назад беспроводная связь стала популярной в потребительских товарах, спрос на материалы с низкими потерями стал очень высоким. Но стоимость материала все равно высока. Даже некоторые новые разработанные материалы пытались задействовать, кажется, ни один из них не может резко снизить стоимость материала. Как снизить стоимость радиочастотной печатной платы стало существенной проблемой для проектировщика. Одним из решений является конструкция со смешанным диэлектриком.

Поскольку материал с низкими потерями не нужен для всех беспроводных систем, насколько я понимаю, он в основном предназначен для цепей от антенны до усилителя мощности. Чтобы снизить стоимость печатной платы, разработчик использовал несколько печатных плат, и только передняя часть подсистемы приемника нуждалась в дорогостоящем материале с низкими потерями. Однако стоимость по-прежнему высока из-за нескольких печатных плат и разъема между ними. Кроме того, тефлоновая печатная плата мягкая и сравнительно сложна в сборке из-за коробления.

Как еще один вид высокочастотного материала, тефлоновые печатные платы широко используются в беспроводных сетях, беспроводной связи и спутниковой связи, в частности, популярность сетей 3G обостряет рыночный спрос на продукцию на высокочастотных печатных платах.

Что такое тефлоновая печатная плата?

Тефлон — торговая марка политетрафторэтилена. PTFE известен своей антипригарной и нереактивной поверхностью. Тефлон — это хорошо известный материал, используемый при изготовлении ряда изделий. Тефлоновая печатная плата представляет собой электрическую схему с улучшенными характеристиками и улучшенными соединениями.

Тефлоновая печатная плата представляет собой материал из синтетической смолы, используемый в нелипких материалах. Этот материал производится путем полимеризации тетрафторэтилена. Тефлоновый материал печатной платы может выдерживать высокие температуры. Благодаря этому он обычно используется для высокочастотных печатных плат.

Он обладает такими свойствами, как низкий коэффициент рассеяния, морозостойкость, низкий коэффициент теплового расширения, химическая стойкость и высокая теплостойкость. Производители тефлоновых печатных плат разрабатывают эту печатную плату, чтобы предложить пользователям выдающиеся преимущества.

Политетрафторэтилен — это материал, известный своей устойчивостью к влаге, жирам, химическим веществам и маслам. Печатная плата PTFE отличается хорошей смазкой, отсутствием адгезии, устойчивостью к атмосферным воздействиям и высокой изоляцией. Этот материал используется в производстве печатных плат, идеально подходящих для электронных устройств.

Тефлоновая печатная плата в высококачественных электронных продуктах использует ламинированный тефлоновый материал. Научное название тефлона — политетрафторэтилен (PTFE). Этот материал устойчив к кислотам, щелочам и различным органическим растворителям и почти нерастворим во всех растворителях. В то же время тефлоновый материал обладает характеристиками стойкости к высоким температурам, а его коэффициент диэлектрической проницаемости очень низкий, поэтому он является идеальным материалом для высокочастотных печатных плат для высокочастотных тефлоновых печатных плат.

Тефлоновая печатная плата обладает рядом превосходных характеристик:

Устойчивость к высоким температурам: температура длительного использования 200 ~ 260 градусов;

Устойчивость к низким температурам: все еще мягкий при -100 градусов;

Коррозионная стойкость: выдерживает царскую водку и все органические растворители:

Устойчивость к атмосферным воздействиям: лучший срок службы при старении среди пластиков,

Высокая смазывающая способность: имеет наименьший коэффициент трения среди пластмасс (0,04):

Нелипкий: имеет наименьшее поверхностное натяжение среди твердых материалов, не прилипая к какому-либо веществу.

Он физиологически инертен, обладает отличными электрическими свойствами и является идеальным изоляционным материалом C-уровня. Толстый слой газеты может блокировать высокое напряжение 1500 В: он более гладкий, чем лед

Тефлон обладает превосходными комплексными свойствами, устойчивостью к высоким температурам, коррозионной стойкостью, антипригарными свойствами, самосмазывающимися свойствами, отличными диэлектрическими свойствами и очень низким коэффициентом трения. Среди тефлоновых печатных плат  представляет собой высокочастотный материал для печатных плат с очень превосходными характеристиками. Это очень подходит для приложений в радарах, высокочастотном коммуникационном оборудовании, радиооборудовании и других областях.

Обычно производители тефлоновых печатных плат редко используют этот вид тефлонового листа, мы можем предоставить тефлоновые печатные платы для удовлетворения различных потребностей клиентов в печатных платах. В настоящее время в производстве тефлоновых печатных плат для нас. Материал тефлоновой печатной платы может достигать 4-6 слоев чистого сжатия: 4-8 уровней смешанного сжатия.

Производство тефлоновых печатных плат

Для производства печатных плат из тефлона требуется предельное внимание и аккуратность. Производители тефлоновых печатных плат понимают, что этот материал отличается от материала FR4 для печатных плат. При производстве тефлоновых плит необходимо учитывать следующее:

Подготовка поверхности: Поверхность подложки всегда подготавливается к нанесению слоев, маркировке и металлизации. Производителю необходимо обратить внимание на тип оборудования, используемого для подготовки поверхности.

Например, при подготовке поверхности следует избегать таких вещей, как щетина, скрубберы и составные щетки. Эти вещи могут повредить мягкий ламинат. Для подготовки поверхности из PTFE используются натриевые травители или рециркуляция плазменного газа.

Меднение: требуется особая осторожность при меднении керамики материалами с высокой диэлектрической проницаемостью. Материалы из чистого PTFE имеют высокий коэффициент теплового расширения по оси Z. Поэтому важно использовать гальваническую медь на стенках сквозных отверстий.

Эта гальваническая медь должна обладать высокой прочностью на растяжение. Это помогает свести к минимуму вероятность подъема колодок и трещин ствола.

Паяльная маска: Вы должны нанести паяльную маску в течение 12 часов после травления материала. Производитель тефлоновых печатных плат должен обеспечить обработку протравленной поверхности с помощью стандартного цикла PTFE. Вы также можете удалить остаточную влагу, запекая слоистые материалы из ПТФЭ перед нанесением паяльной маски.

Сверление: это новая процедура, идеально подходящая для сверления подложек из PTFE, покрытых медью. Сверление должно использоваться с высокой стружечной нагрузкой. Это удаляет волокна и хвосты PTFE. В большинстве случаев производители печатных плат предпочитают ламинаты с керамическим наполнителем, так как их можно легко просверлить.

Обращение и хранение: PTFE ламинаты требуют особого ухода, так как они мягкие. Это делает их уязвимыми для разрыва или выдавливания. Желательно хранить их при комнатной температуре. Они не должны подвергаться воздействию солнечного света, чтобы избежать окисления и загрязнения поверхности.

Ламинирование: подложки из тефлона не требуют предварительной обработки оксидом. Производители печатных плат ламинируют пленки из PTFE и меди под высоким давлением без связующих пленок или предварительных штифтов. Иногда производители печатных плат из PTFE используют связующие пленки или препреги с очень низкой температурой плавления, чтобы свести к минимуму температуру обработки. Ламинаты PTFE-FR4 идеально подходят для некоторых применений, но они требуют предварительной обработки оксидом.

Преимущества тефлоновой печатной платы

PTFE является полезным материалом для изготовления печатных плат. Тефлоновые печатные платы имеют свои уникальные преимущества.

Термостойкость: Тефлоновая печатная плата может выдерживать сильные холода и жару. Это основная причина, по которой он используется в военных и аэрокосмических приложениях. Эта плата может работать при температурах от -454 до 600°F и от -270 до 315°F. Его способность выдерживать любые температуры предотвращает его растрескивание.

Отличная диэлектрическая прочность: Благодаря высокой диэлектрической прочности этой платы она не проводит электричество. Он отлично работает как изолятор. Изолирующие свойства этого материала защищают оборудование от электрических поломок.

Долговечность: PTFE печатная плата — идеальный вариант для рассмотрения, поскольку он очень долговечен. Он может противостоять окислению, ультрафиолетовым лучам, охрупчиванию или обесцвечиванию. Это экономичный вариант благодаря его долговечности.

Механически жесткая: тефлоновая печатная плата механически стабильна. Это делает его идеальным для использования в приложениях, которые подвергаются воздействию высоких уровней механической стабильности. Теплопроводность тефлоновой печатной платы велика.

PTFE тефлоновая печатная плата для удовлетворения потребности в более быстрой связи. См. Применение тефлоновых печатных плат. Тефлоновые материалы ценятся за их пригодность для высокочастотных электронных приложений. В печатных платах для СВЧ-радиочастот диэлектрическая проницаемость o материала FR-4 (ок. 4,5) часто слишком высока, что приводит к значительным потерям сигнала при передаче через печатную плату. К счастью, тефлоновые материалы имеют значения диэлектрической проницаемости всего 3,5 или меньше, это идеальный материал для преодоления высокоскоростных ограничений FR-4. Наиболее распространенные из этих тефлоновых материалов для печатных плат были разработаны Роджерсом. В дополнение к уменьшению диэлектрической проницаемости эти материалы также обладают очень впечатляющими тепловыми характеристиками для высокотемпературных печатных плат, достигая значения Tg до 280°C.

Заключение

Тефлоновая печатная плата является одной из наиболее часто используемых печатных плат в электронной промышленности. Этот тип печатной платы обладает отличными механическими и электрическими свойствами. Эта плата используется в нескольких приложениях благодаря преимуществ, которые они предлагают.
